Устройство трубогиба

Для начала прикупил подшипники. Простые брать не стал, а купил на руб дороже самоцентрирующиеся с опорами



Так как делаться будет профелегиб "премиум-класса", то и шестерни с цепью для него должны быть премиум  В моём случае Мерседесовские



Задание токарю было сформулировано на куске обоев и он с заданием успешно справился



Ну и сегодня первая примерка


Шестерни будут зафиксированы через шпонку. В кольцах надо ещё просверлить отверстия и нарезать резьбы, для их фиксации.
Сверлю отверстия и делаю пазы под шпонку (не путать с Пшонкой), для крепления шестерни.



В ограничительных кольцах засверливаю отверстия и нарезаю резьбу под болты-зажимы



Отпилил кусок швеллера под крепление прижимного вала. Одна полка была срезана, чтоб не мешала установке домкрата. Просверлены отверстия и нарезана резьба под крепления подшипников


Собираю конструкцию, привариваю ноги



Прикручиваю прижимной вал



Контрогаю его (нафига?  ) И привариваю гайки для пружин



Подвешиваю площадку на пружины. Кстати верхний упор крепится на болтах, на всякий случай, вдруг придётся вынимать прижимной вал.



Ну и дальше сверлю и прикручиваю нижние опорные валы. Хотел нарезать резьбы, но на втором отверстии сломал метчик


Делаю натяжитель цепи. В качестве держалки - магнитный уголок. Офигенная вещь!



Прикручиваю звёздочки, не забыв вставит шпонки. Шпонки сделал нарезав гравер.
Прикручиваю натяжитель.

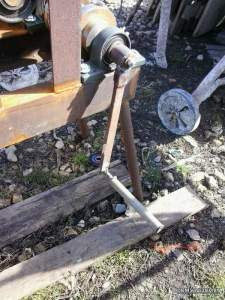

Следующая деталь - ручка, для вращения. Не забываем сделать ручку с вращающейся трубкой, чтоб мазоли не натирать.



Устанавливаем домкрат, привариваем пару болтиков и фиксируем его на площадке.

Здесь будет линейка, для замера опускания. А пока только стрелка.

Чертежи
